近期，由中億豐建設集團股份有限公司、中衡設計集團股份有限公司、江蘇滬寧鋼機股份有限公司和蘇州金螳螂幕墻有限公司共同承擔的《蘇州中心“未來之翼”超長異形網格結構關鍵技術創(chuàng )新與應用》成果，先后獲評2020年度華夏建設科學技術獎一等獎、2020年度江蘇省建設科技創(chuàng )新成果一等獎、2020年度江蘇省土木建筑學會(huì )土木建筑科技獎一等獎。

　　集團總工程師張謹作為成果第一完成人，此前參加完成三場專家評審會(huì )，并進行項目匯報和答辯，該項目體現的全過程數字技術高水準運用，以及設計施工一體化的精準實現成果，得到各評審組眾多院士、大師、專家的一致好評。

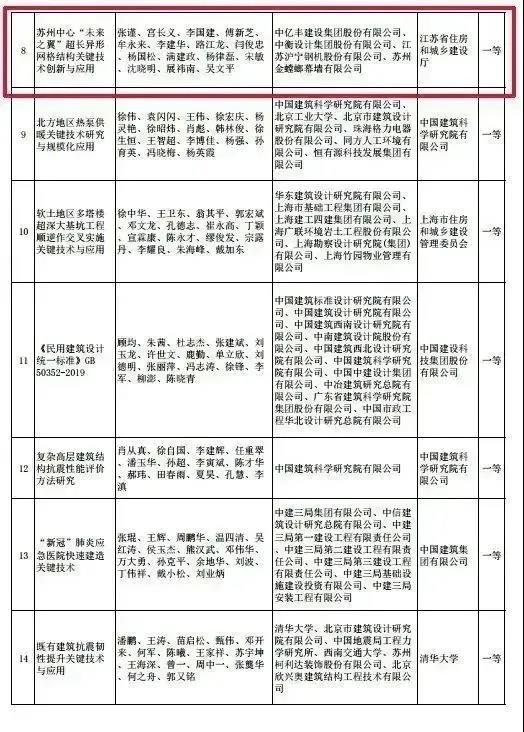

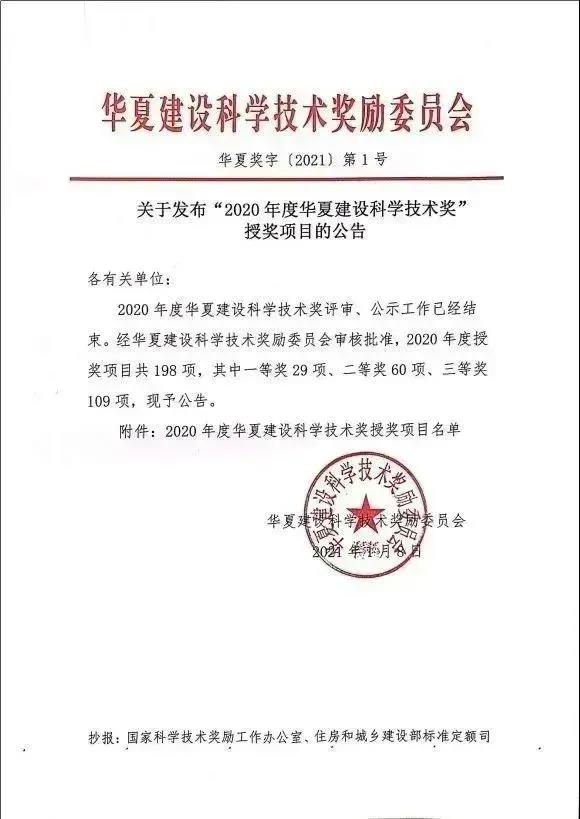

△2020年度華夏建設科學技術獎一等獎

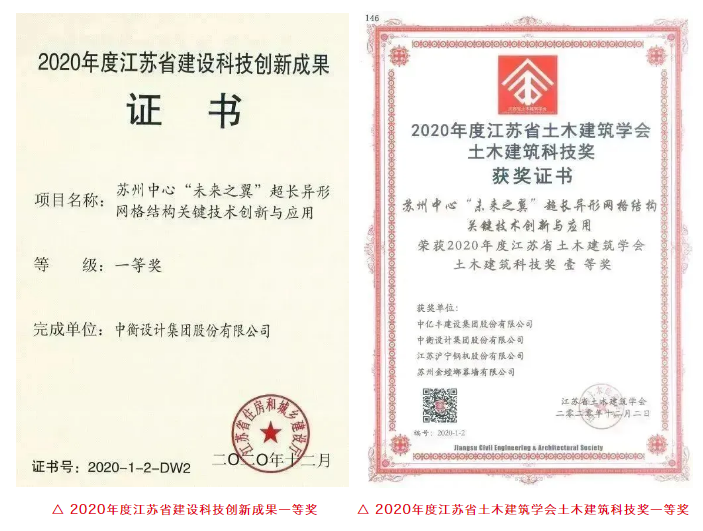

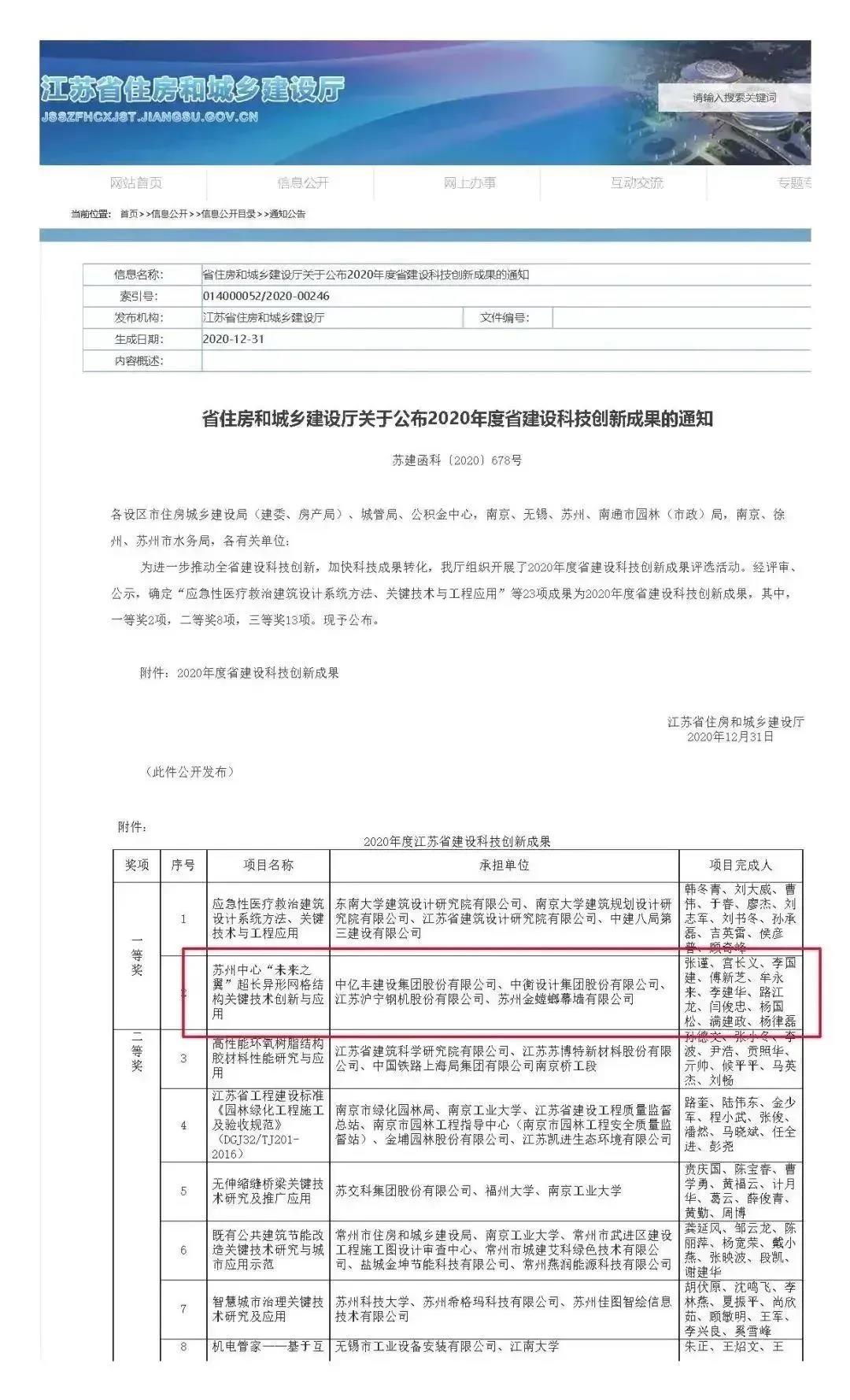

△ 住房和城鄉建設廳關于公布2020年度省建設科技創(chuàng )新成果的通知

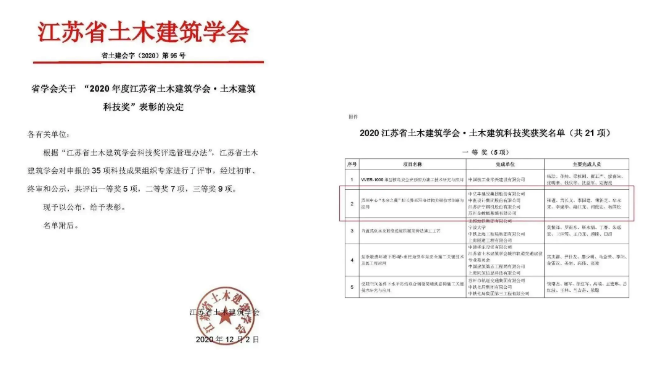

△ 2020年度江蘇省土木建筑學會(huì )·土木建筑科技獎表彰文件

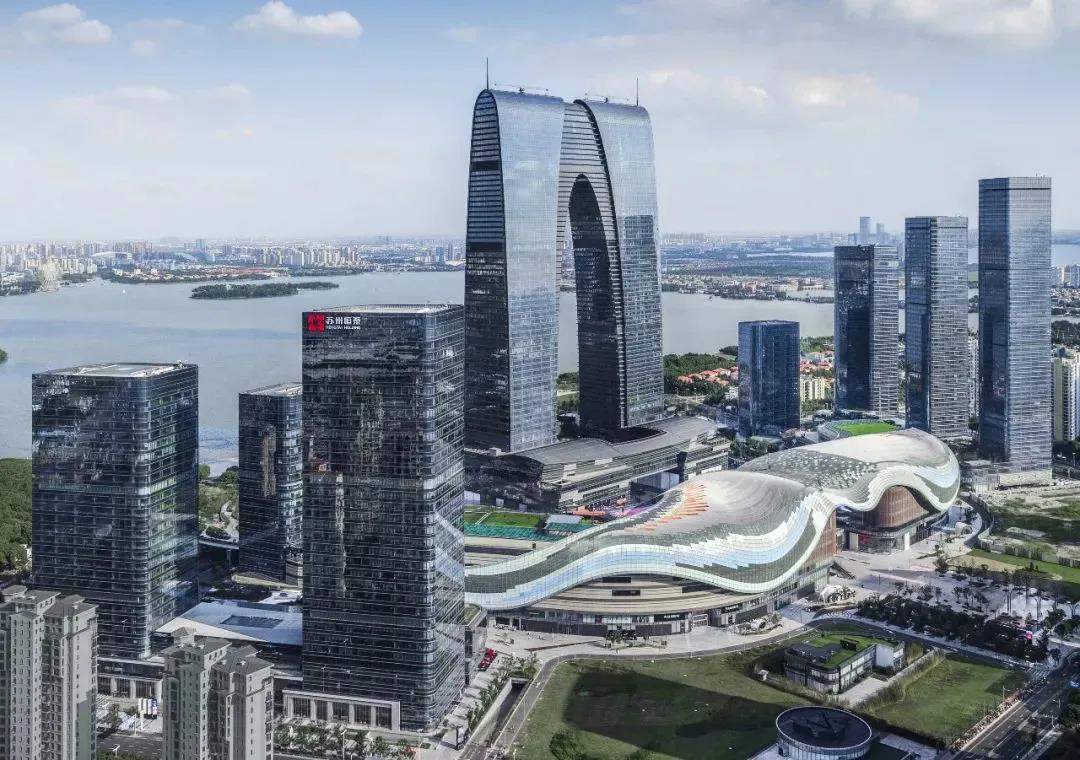

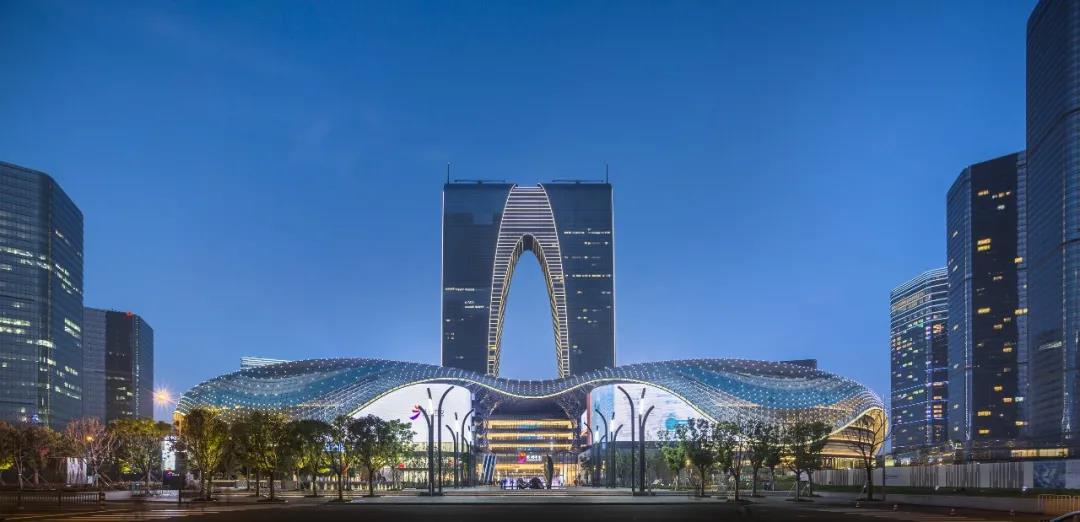

　　大型地標建筑不僅代表了城市形象，通常也是當地城市建設綜合技術水平的集中體現。蘇州中心是蘇州的城市地標兼交通樞紐建筑，覆蓋在其內商業建筑群上的“未來之翼”是目前世界上最大的整體式自由曲面鋼網格屋面，同時也是世界上最大的無縫連接多棟建筑的采光頂之一。整個結構不設縫，并跨越支承在下部4個獨立結構單體，展開長度約630m，展開面積約3.5萬㎡。屋蓋地塊中軸線有地鐵穿過，中庭最大跨度達55m。整個屋面共有超過一萬個四邊形網格構成，大部分覆有異形彩色玻璃，形如鳳凰彩翼，又若展翅大鵬，盡顯奮起騰飛之勢。“未來之翼”鋼結構由中衡設計（原蘇州工業園區設計院）與SBP施萊希工程設計咨詢（上海）公司聯合設計完成（詳見相關鏈接），此前雙方已共同獲多項優秀結構設計獎。

　　該大型自由曲面穹頂設計與建造主要面臨技術挑戰：（1）結構超長不設縫，跨越多個單體，受各種復雜效應的影響；（2）不同于通常自由曲面采用三點共面的三角形網格，而是以四邊形網格擬合自由曲面形態，并需保證幕墻的安裝；（3）需克服如運營地鐵線等周邊復雜環境對施工條件的諸多限制；（4）應用于人流密集的大型城市綜合體兼交通樞紐建筑中，在實現輕盈美觀地標性的同時，需確保萬無一失的安全性。而對于此類諸多難點，傳統的設計和建造技術已難以滿足。項目組對項目難點逐個擊破，完成多項技術改革創(chuàng )新，實現了跨階段跨專業的設計施工一體化，并在全過程實現數字化協同。主要創(chuàng )新點包括：

　　■ 超長異形網格結構的形態優化設計與建造技術

　　研發抗放結合、剛柔相濟的新型結構體系和節點構造技術，并基于參數化找形分析技術，實現最優受力的結構形態，尤其55m跨的無柱中庭大空間，主要構件僅250mm高。同時整個自由曲面實現近乎均勻的四邊形網格劃分，并控制網格曲率在合理范圍，為采用經濟的冷彎玻璃幕墻提供基礎。

　　■ 超長異形網格結構的全方位數字化性能分析技術

　　采用全方位的數字化仿真技術，對結構抗震、抗風和排水等進行性能設計與優化，同時研發參數化復雜節點建模優化和制圖自動化技術，保證設計與建造之間精準高效的信息對接。

　　■ 大跨度可調節裝配式鋼桁架移動平臺在跨運營地鐵區的研究與應用

　　在跨運營地鐵上方首次使用大跨度可調節裝配式鋼桁架移動平臺，通過跨度調節實現結構自轉換，解決多專業密集交叉重疊施工對運營地鐵的影響。

　　■ 超長單層曲面網格鋼結構全過程建造技術研究及應用

　　基于建造全過程仿真模擬技術，解決復雜受力分析難題，優化施工安裝順序，通過“分區建造、分區合攏、分區卸載、變形協調”的施工技術，實現了優質、安全、高效的建造。

　　■ 超長異形網格結構自由曲面玻璃幕墻數字化適應性分析與建造技術

　　研發50mm超寬膠縫等構造技術，解決幕墻受主體結構變位的影響；創(chuàng )造性地對平面翹曲值60mm內的玻璃板塊（占總數80% ）采用冷彎工藝實現自由曲面效果，大大降低造價。

　　■ 超長異形網格結構自由曲面玻璃幕墻數字化施工技術

　　通過數字激光測繪14.4萬個空間點位，實現對BIM模型的碰撞檢測和修正；研發軌道式屋面材料運輸技術，成功解決高空異形屋面材料搬運、人員周轉等難題。

　　該項目基于全過程的數字化協同，從整體形態的構筑優化，到每塊玻璃的制作安裝，各階段保證了完美的契合度，而最終可以玻璃板在常溫下的自然冷彎實現這一舒展靈動的大型自由曲面穹頂的建造，體現了數字技術在設計、分析、建造和安裝全過程運用的高水準和高精度。

　　項目共形成專利、著作、論文、軟件著作權和工法等成果40余項，獲各類省部級以上獎項10余項。

　　研究成果有力保證了項目的順利安全實施，實現了輕盈的地標特征，自2017年啟用以來各功能運行情況良好，得到了各方一致好評。同時，異形結構形態優化設計技術、數字化性能分析技術和冷彎玻璃成型工藝技術等相關成果在重慶來福士廣場、蘇州灣文化中心、啟東文體中心、淄博文化中心、吳江綠地（358米）和蘇州太平金融中心等多個項目中得到推廣應用，取得了良好的社會(huì )效益和經濟效益。

　　此次課題成果獲評多個獎項，將有利于為鋼結構的更安全廣泛使用提供參考，符合國家大力推廣鋼結構的可持續發展需求，進一步促進建筑產業化升級。
